MapSetToolKit v1.77
« en: 10 de Febrero de 2013, 21:21:56 pm »


El programa MapSetToolKit permite instalar mapas en MapSource.
El programa permite:
 • Visualizar las características de los mapas instalados en MapSource, en la ventana Uninstall MapSets.
 •Desinstalar uno o varios mapas de los instalados en MapSource, seleccinandolos en la ventana Uninstall MapSets y pulsando el botón UNINSTALL.
 •Generar un mapa de previsualización Garmin, a partir de mapas .img e instalarlo en MapSource. Para ello hay que crear archivos de previsualización (.img,.TDB y .reg), a partir de mapas .img.
  -Pulsar en el botón Select IMG Files y seleccionar el directorio donde están los archivos .img. Posteriormente marcar los archivos que van a formar parte del mapa y pulsar el botón Add, para transferirlos a la ventana Selected IMG Files.
  -Seleccionar el directorio donde se van a situar el conjunto de mapas, en el campo Mapset directory.
  -Asignar el nombre del conjunto de mapas (ej.: Asturias) en el campo Mapset name. Entrar el identificador del mapa en el campo Product code. Verificar que sea distinto a alguno de los instalados, que aparecen en en la ventana Uninstall MapSets.
  -Seleccionar donde se encuentra el programa cGPSMapper, pulsando en el botón ...
  -Seleccionar la optión Install in MapSource.
  -Pulsar en START, para instalar en MapSource


Web: https://sites.google.com/site/cypherman1/
Última actualización: 2010/04/09
Versión: 1.77
Tamaño: 4,73 MB
S.O.: Windows

Valnera

  • Usuario Completo
  • ***
  • Mensajes: 269
Re:MapSetToolKit v1.77
« Respuesta #1 en: 27 de Septiembre de 2013, 13:30:53 pm »
Manual de instalación de mapas con MapSetToolKit

Software necesario

Este tutorial requiere tener instalados los siguientes programas:
1. Descargue e instale Mapsettoolkit 1.77beta o superior: http://cypherman1.googlepages.com/home
2. Descargue e instale cgpsmapper free. http://cgpsmapper.com/

Instalar los ficheros .img en MapSource o BaseCamp

Mapas con fichero .tdb

Esta parte del tutorial sirve para mapas que no tienen el fichero .tdb.
1. Extraemos los archivos en una carpeta p.e. C:\gps_maps\philmont
2. Ejecutamos MapSetToolkit.
3. Indicar la localización del cgpsmapper:

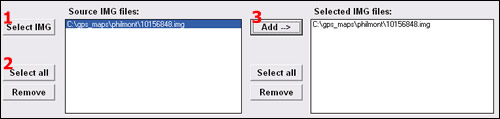

4. Seleccionamos los archivos .img haciendo click sobre "Select IMG"
5. Seleccionamos la carpeta donde habíamos extraido los archivos .img.
6. Hacemos click sobre "Select All".
7. Click sobre "Add"
8. Esto moverá los archivos desde la ventana izquierda "Source IMF files" a la ventana derecha "Selected IMF files".

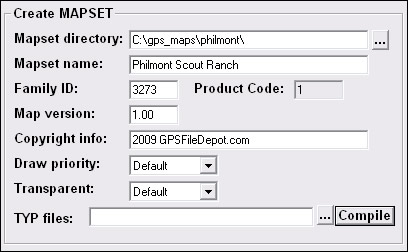

9. Ahora deberemos rellenar los campos de la sección Create MAPSET.
10. Seleccionamos en Mapset Directory la carpeta donde habíamos extraido los archivos .img.
11. Damos un nombre al conjunto de mapas en Mapset Name.  En este ejemplo: PhilmontScountRanch.
12. En "Family ID" elegimos un número entre 1 y 65535. No debería estar en uso (compruébelo mirando el campo FID "FID" en la parte derecha de la ventana principal).
13. Rellenamos la versión del mapa en "Map versión".
14. Rellene la información de derechos de autor (Nota: con la versión gratuita de cGPSmapper no se agregará el copyright del mapa).
15. Leave the draw priority as default.
16. Si el mapa es transparente seleccionamos "Yes".
17. Si el mapa tiene un archivo .typ los seleccionamos en "TYP files". Si en lugar de un archivo typ tenemos uno txt, lo seleccionamos y compilamos asegurándonos de que el archivo .typ queda en este campo.
18. El resultado será algo parecido a esta imagen:



19. En el área de opciones marque la casilla de "Install En MapSource".
20. Hacemos click en start. Aparecerá una ventana DOS que ignoraremos.
21. Deberá aparecer una ventana"Convert Termined".
22. Despues de esto ya podremos abrir el MapSource o BaseCamp para ver nuestro mapa.

Mapas sin fichero .tdb

Esta parte del tutorial sirve si tenemos el archivo .tdb y un archivo .img cuyo nombre no contenga sólo números.
1. Extraemos los archivos del mapa.
2. Ejecutamos MapSetTookit
3. Hacemos click en "Install" dentro del área "Mapset installed".
4. Rellenamos el "Registry Name" con el nombre de mapa.
5. Hacemos click en "..." para mostrar el archivo .tdb.
6. Hacemos click en "..." para obtener una vista del mapa.  Este es el fichero .img que tendrá el mismo nombre  que el archivo .tdb.
7. El directorio de los mapas deberá rellenarse automáticamente con la ubicación de todos los archivos .img; si fuese diferente haremos click en el "..." para corregirlo.
8. Si tenemos un archivo .typ hacemos click en "..." y lo seleccionamos.
9. Hacemos click en Install.



10. Aparecerá una ventana "Complete". Click OK
11. El mapa ya estará listo para visualizarlo en MapSource o BaseCamp.
